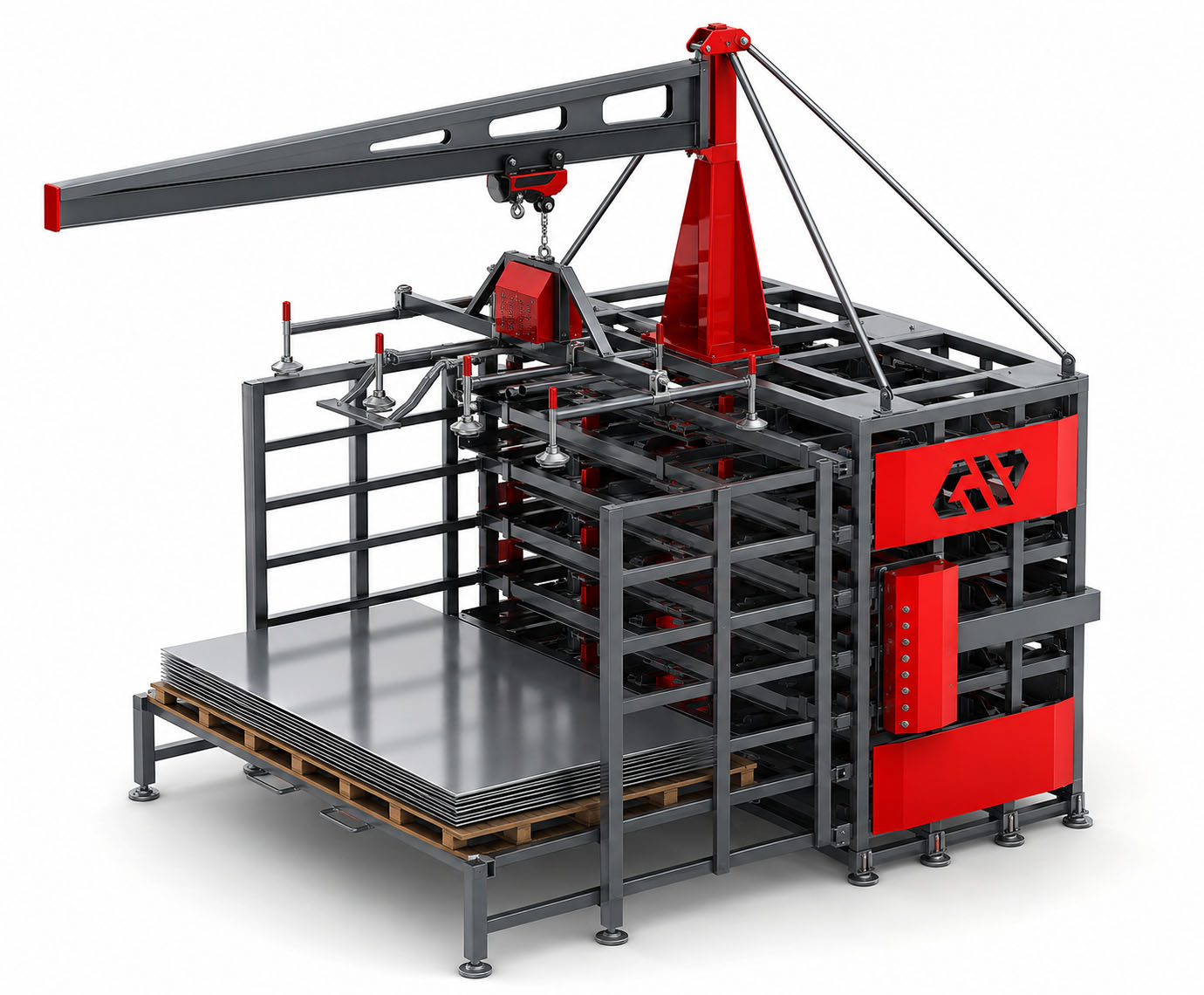

Система хранения 3×1,5 м

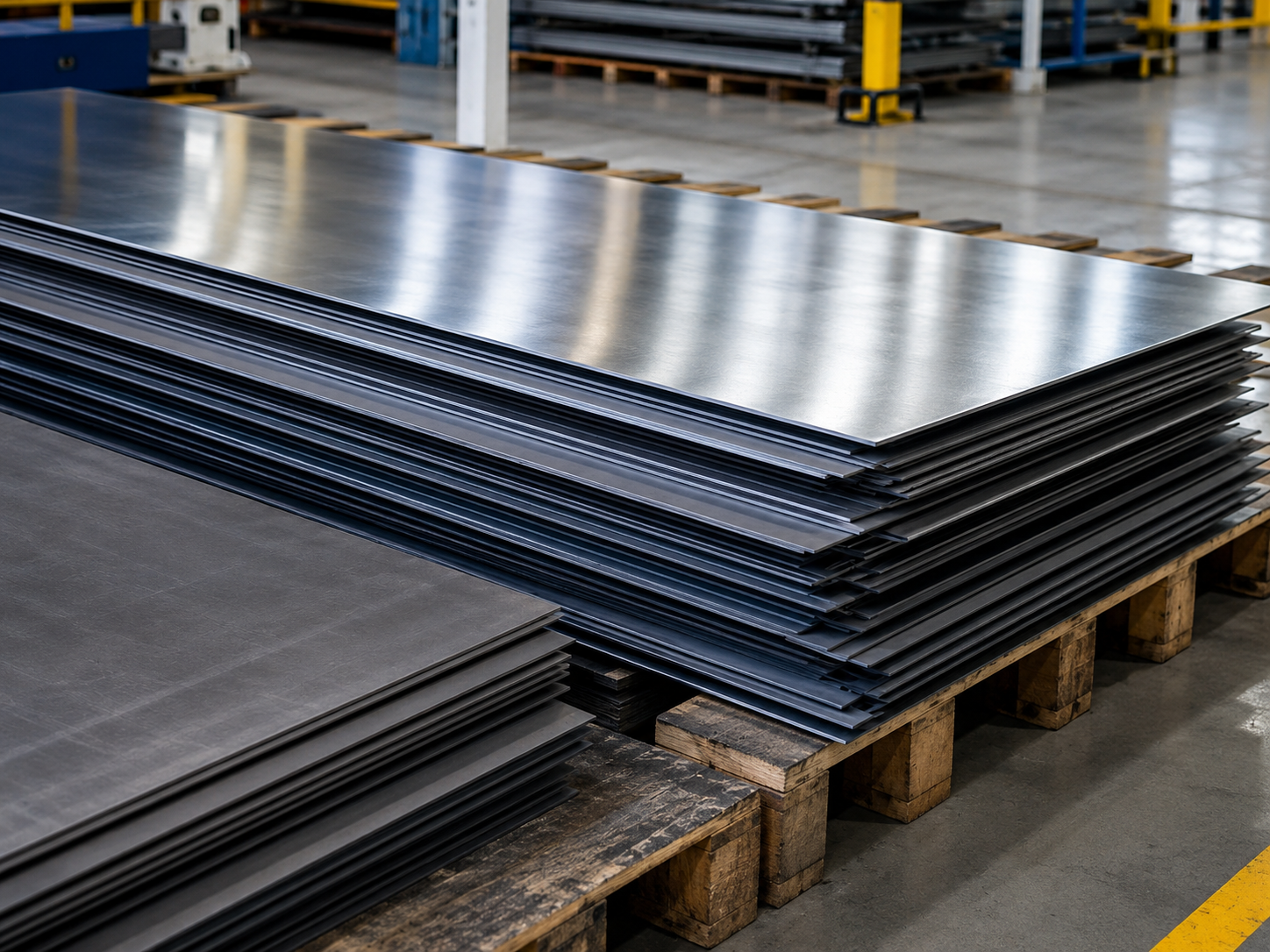

Стеллаж рассчитан на хранение листового металла формата 1500×3000 мм. Материал размещается на выдвижных кассетах, что упрощает сортировку по толщине, марке стали и текущим производственным задачам.

Каждая кассета выдерживает нагрузку до 3 тонн. В системе предусмотрено 7 автоматически выдвижных кассет с общей нагрузкой стеллажа до 21 тонны.

Высота укладки металла на одной кассете — до 100 мм. Такая схема хранения удобна для участков лазерной, плазменной и механической обработки листового металла.

Управление выдвижением кассет

Выбор и выдвижение кассет выполняются через пневматическую систему. Оператор включает нужную кассету с панели управления и получает доступ к требуемому листу без разборки всего штабеля.

• Рабочее давление воздуха — до 8 бар.
• Каждая кассета выдвигается отдельно.
• Материал удобно разделять по толщине и марке стали.
• Подача листа занимает меньше времени по сравнению с обычным штабельным хранением.

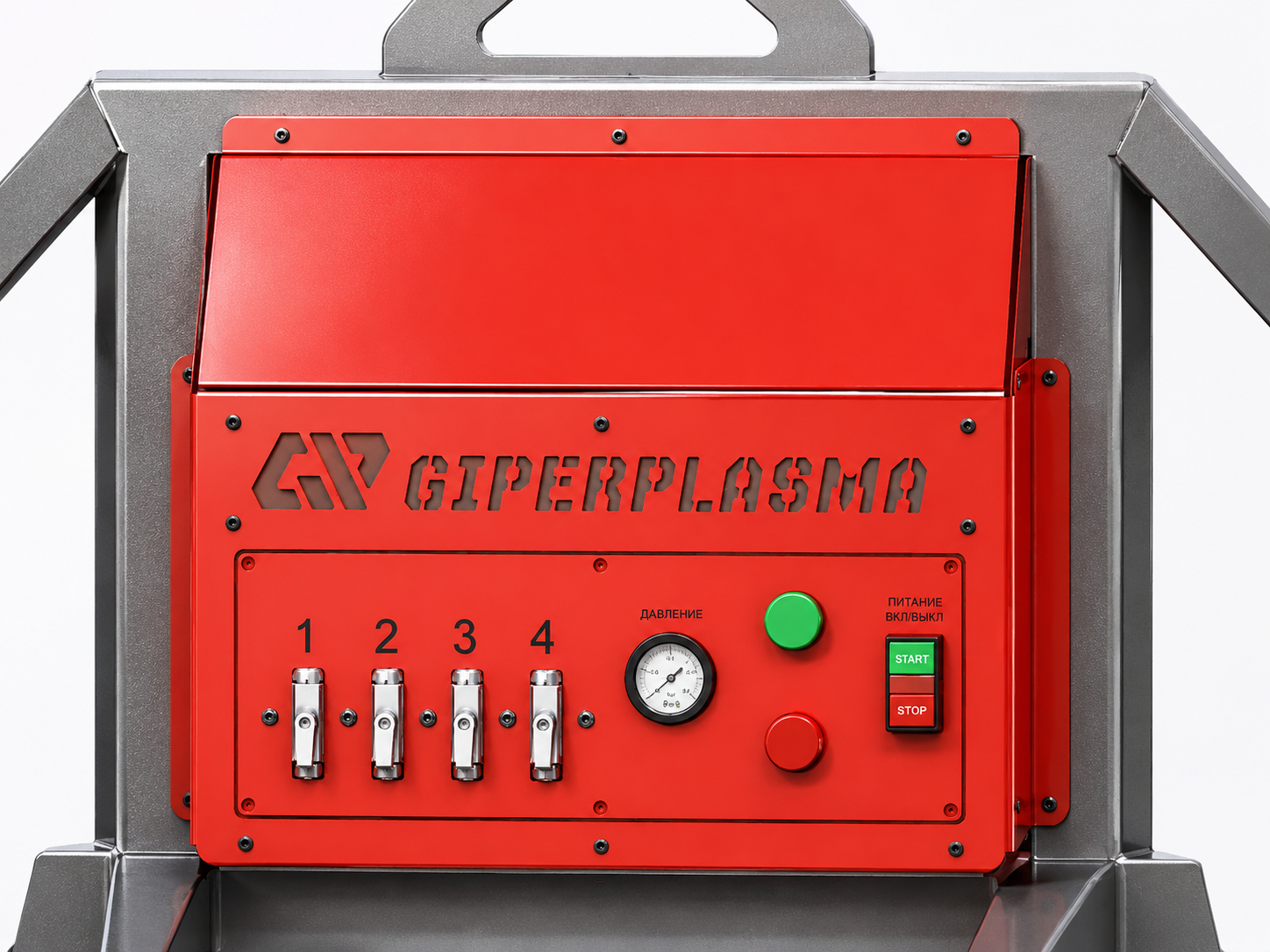

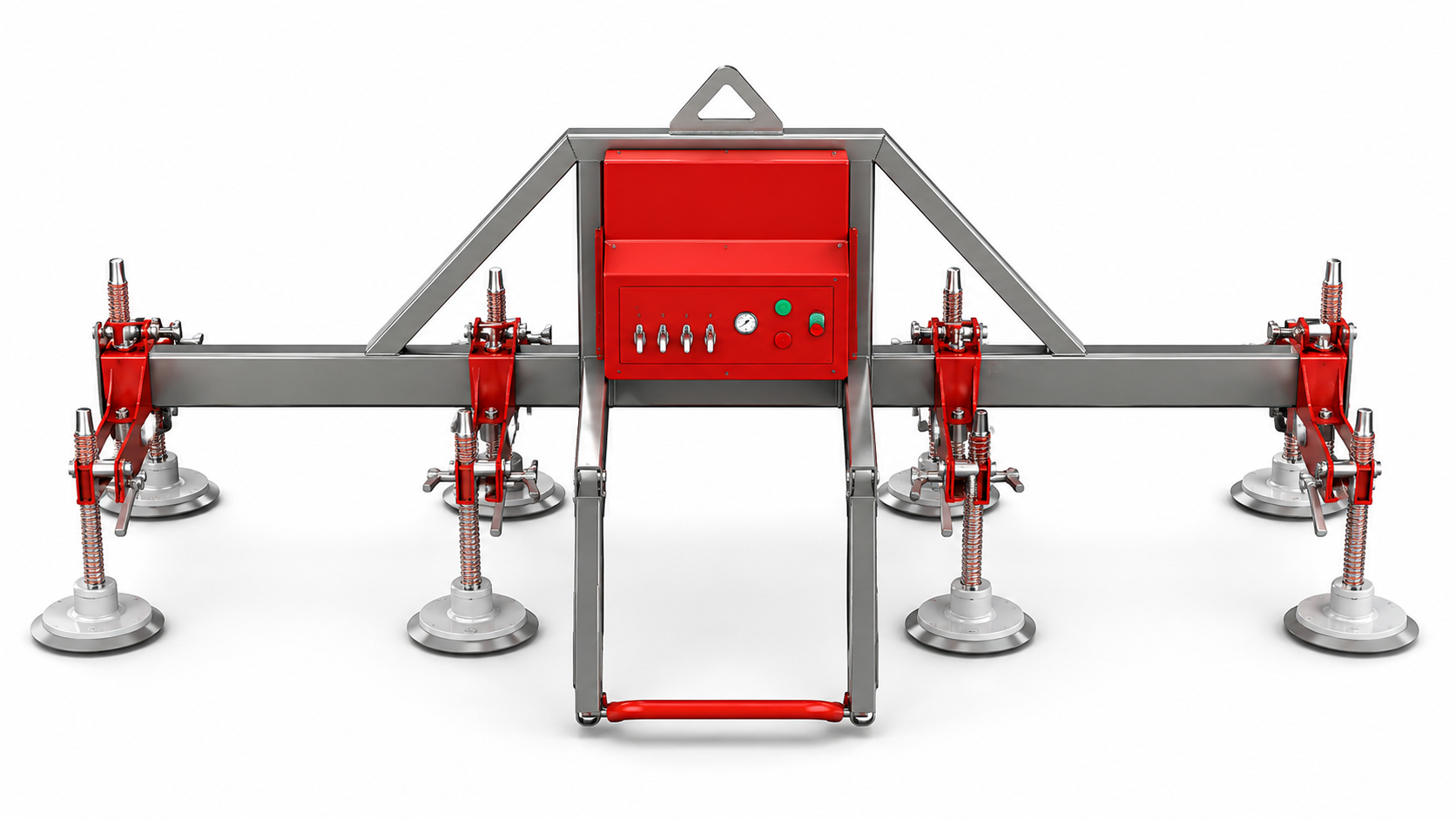

Пульт управления вакуумным захватом

Пульт позволяет включать отдельные контуры вакуумного захвата, контролировать давление и управлять основными режимами работы системы.

Вакуумный ресивер и элементы пневматики помогают удерживать лист при кратковременном отключении электропитания. Это снижает риск падения металла и повышает безопасность работы оператора.
