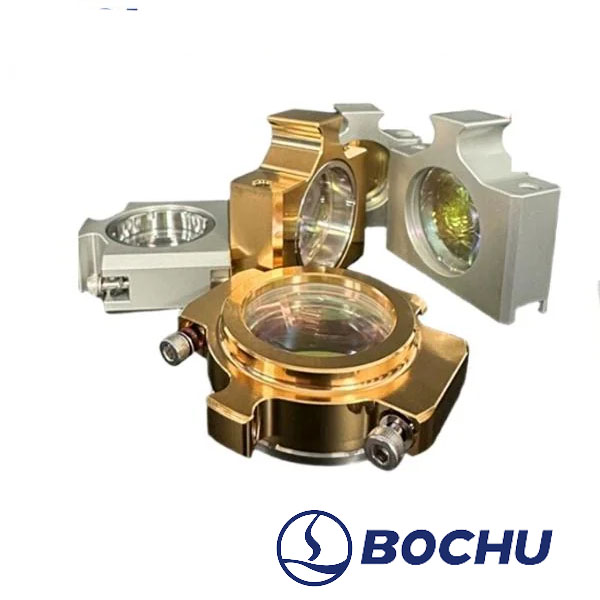

Сменный узел оптики, который коллимирует излучение волоконного лазера, поступающее через интерфейс QBH/EOC, и формирует параллельный пучок для последующей фокусировки. От корректной работы коллиматора зависят стабильность пятна, качество кромки и повторяемость режима резки/сварки.
Головы: BLT310-150, BLT310-200, BLT310T-200, BLT310T-250
Интерфейс источника: QBH / EOC (в составе головы)
Материалы/задачи: резка и сварка (в составе штатной оптической схемы головы)
Оригинальный модуль BOCHU (заводская сборка и юстировка).
Спектральная оптимизация под волоконные лазеры: диапазон длин волн ≈1030–1090 нм.
Фокус коллиматора в составе схемы — 100 мм (типовой для семейства BLT310/BLT310T), совместим с фокусирующими картриджами F150/F200/F250 в зависимости от версии головы.
AR-покрытие оптики под диапазон 1.03–1.09 мкм, высокая стойкость к мощности, соответствующей классу голов BLT310/BLT310T (до 4 кВт при непрерывной работе — в рамках характеристик головы).
Модульная замена без разборки оптических групп: узел поставляется в сборе (картридж + линза + уплотнение), что облегчает сервис.
Диапазон длин волн: 1030–1090 нм
Фокусное расстояние коллиматора (Fc): 100 мм
Совместимые фокусирующие картриджи: F150 / F200 / F250 (в состав головы входят соответствующие блоки: напр. DP.M.Q0214AA — F150; DP.M.Q0215AA — F200; DP.M.Q0277AA — F250)
Поддерживаемый класс мощности головы: до 4 кВт (ориентир по семейству BLT310/BLT310T)
Интерфейс лазера: QBH / EOC (через штатный вход головы)
| Параметр | F150 (фокусатор) | F200 (фокусатор) |
|---|---|---|
| Коллиматор | Блок коллимационного картриджа DP.M.Q0421AA (FC100) | |
| Диаметр пятна | Меньше (выше плотность энергии) | Больше (мягче вход) |
| Глубина резкости | Меньше | Больше |
| Оптимальные толщины | Тонкие–средние | Средние–большие |
| Стабильность на трубе | Чувствительнее к биению | Устойчивее к овальности/биению |
| Типовые настройки | Меньший зазор, сопла «на скорость» | Чуть больший зазор, сопла «на качество/толщину» |
