Нижний картридж защитного стекла, BOCHU, Оригинал

Назначение

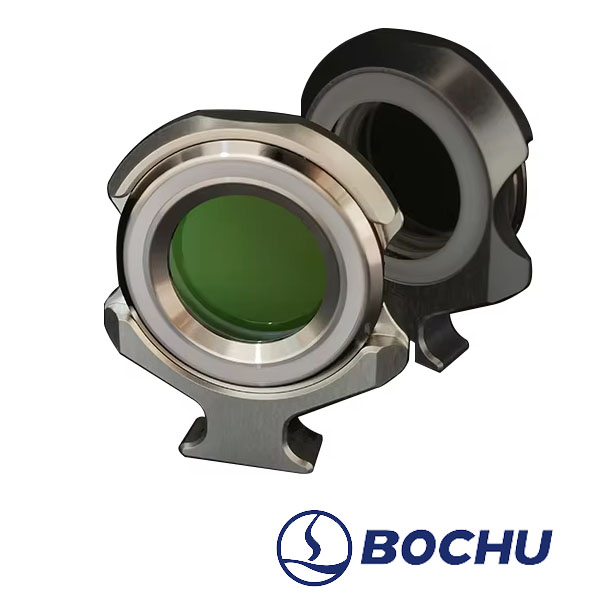

DP.M.Q0293AA — нижний картридж (держатель) кассеты защитного стекла для головы BOCHU BLT310T-250 (F250). Узел обеспечивает позиционирование, фиксацию и герметизацию защитного стекла формата D25.4 × 4 мм со стороны сопла, формирует корректную продувку нижней камеры и защищает оптический тракт от брызг и пыли в зоне реза.

Совместимость

• Головы: только BLT310T-250 (фокус F250)

• Форм-фактор стекла: D25.4 × 4 мм (нижняя позиция кассеты, LOWER)

• Рекомендуемое стекло: D25.4T4-2 (нижнее защитное стекло)

• Важно: для голов BLT310 и BLT310T-200 (F200) применяется другой узел — DP.M.Q0208AA

Ключевые особенности

• Оригинальная деталь BOCHU — точные посадочные размеры, стабильная геометрия прижима и посадок.

• Надёжная фиксация и уплотнение стекла D25.4 × 4 мм — стабильный зазор и герметичность нижней камеры.

• Корректная продувка — конструкция поддерживает устойчивый поток защитного газа у сопла.

• Сервисопригодность — быстрый демонтаж/монтаж без вмешательства в оптические группы.

Техническая справка (голова BLT310T-250)

• Назначение детали: нижний картридж кассеты защитного стекла (позиционирование/прижим, герметизация, организация продувки).

• Связанные позиции узла: второй нижний картридж DP.M.Q0209AA, нижняя крышка DP.M.Q0206AA, верхний картридж DP.M.Q0207AA, верхняя крышка DP.M.Q0210AA, крепёжные винты DP.M.Q0129AA, пружина d23-D31-T3.45, стёкла D25.4T4-2 (низ) / D25.4T4-2P (верх).

• Рекомендации по сервису: работать в чистой зоне; не касаться оптики; после сборки проверить герметичность, чистоту посадочных поверхностей и корректность продувки.

• Когда менять: износ/деформация посадок, утечка газа, нарушение прижима стекла, следы перегрева или механических повреждений.

• Примечание по совместимости: данный артикул предназначен для конфигурации F250; для F200 и голов BLT310 используйте DP.M.Q0208AA.
