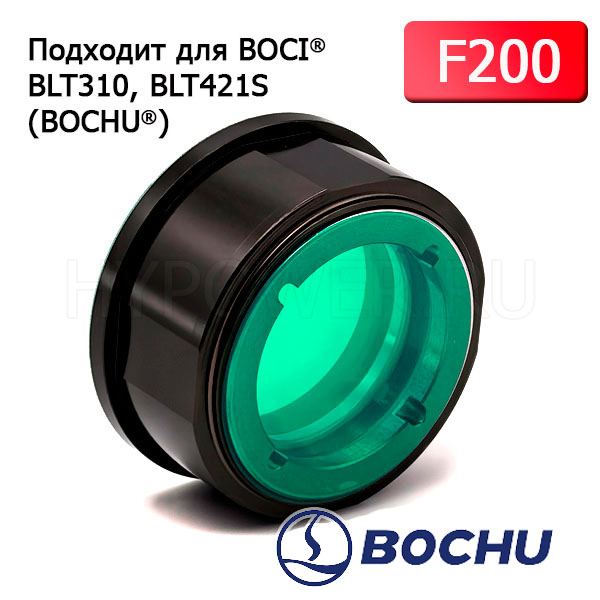

Блок фокусирующего картриджа, BOCHU, Оригинал

Назначение

DP.M.Q0215AA — блок фокусирующего картриджа (фокусатор F200) для режущих голов BOCHU семейства BLT. Узел формирует фокусное пятно на детали и обеспечивает стабильную работу процесса резки/сварки на средних и больших толщинках. Входит в оптическую схему головы вместе с коллиматором Fc100 (типовой модуль — DP.M.Q0421AA).

Совместимость

• Головы: BLT310-200 (листовая резка), BLT310T-200 (трубная/профиль), а также совместимые модификации серии BLT4xx с фокусом F200

• Оптическая пара: коллиматор FC100 (например, блок DP.M.Q0421AA)

• Интерфейс источника: QBH / EOC (через входной узел головы)

• Материалы/задачи: резка углеродистых, нержавеющих сталей, алюминия и цветных металлов (в составе штатной оптики головы)

Ключевые особенности

• Оригинальный модуль BOCHU — заводская юстировка, стабильная геометрия луча.

• Фокус 200 мм — увеличенная глубина резкости и устойчивость зазора на длинных контурах и трубах.

• AR-покрытие оптики под 1030–1090 нм — низкие потери и повышенный ресурс.

• Модульная замена — картридж поставляется в сборе; сервис без вмешательства в другие оптические группы.

Техническая справка (головы BLT310/BLT310T)

• Фокусное расстояние фокусатора (F): 200 мм (F200)

• Коллиматор в паре (Fc): 100 мм (типовой блок — DP.M.Q0421AA)

• Спектральный диапазон: 1030–1090 нм (волоконные лазеры)

• Коэффициент увеличения пятна (M): 2.0 / 2.5 — согласно конфигурации головы

• Сервис: работать в чистой зоне; не касаться оптических поверхностей; после замены выполнить центрирование, проверку зазора и тестовый рез.

• Примечание: применяйте совместимые защитные стекла кассеты D25.4 × 4 мм (верх — D25.4T4-2P, низ — D25.4T4-2) и штатные элементы крепежа.
