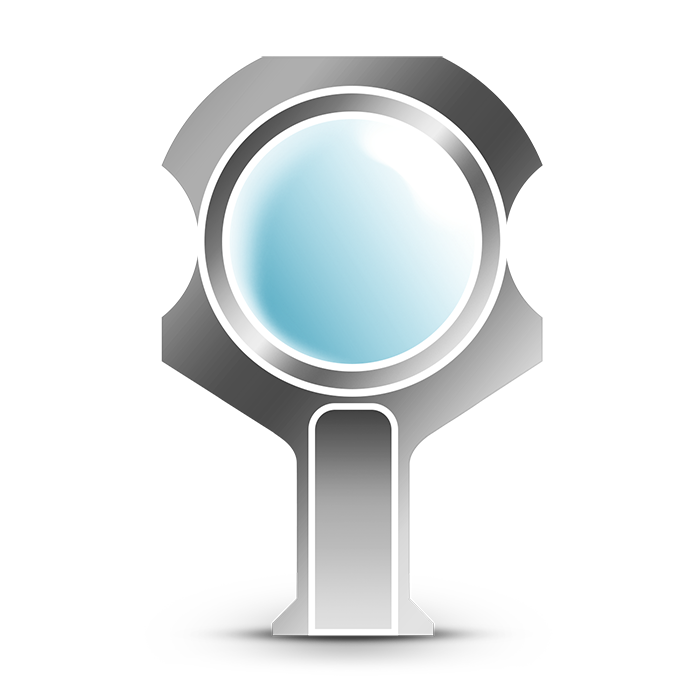

Второй нижний картридж защитного стекла, BOCHU, Оригинал

Назначение

DP.M.Q0209AA — второй нижний картридж (промежуточный держатель) кассеты защитного стекла режущей головы BOCHU. Узел обеспечивает дополнительный прижим и позиционирование защитного стекла формата D25.4 × 4 мм, формирует корректную геометрию продувки в нижней камере, повышает герметичность узла и стойкость к брызгам расплава.

Совместимость

• Головы: BLT310-150, BLT310-200, BLT310T-200, BLT310T-250

• Форм-фактор стекла: D25.4 × 4 мм (нижняя кассета, позиция SECOND LOWER)

• Рекомендуемая позиция стекла: D25.4T4-2 (нижнее защитное стекло)

• Узел установки: кассета защитного стекла (между нижним картриджем DP.M.Q0208AA и нижней крышкой DP.M.Q0206AA)

Ключевые особенности

• Оригинальная деталь BOCHU — точные посадочные размеры, стабильная геометрия прижима и каналы продувки.

• Надёжная фиксация и уплотнение стекла D25.4 × 4 мм для чистой зоны оптики и стабильного зазора сопла.

• Сервисопригодность — быстрый доступ к стеклу, замена без вмешательства в оптические группы.

• Совместимость со штатными элементами кассеты: DP.M.Q0208AA (нижний картридж), DP.M.Q0206AA (нижняя крышка), уплотнительная пружина d23-D31-T3.45, крепёжные винты DP.M.Q0129AA.

Техническая справка (головы BLT310/BLT310T)

• Назначение детали: второй нижний картридж кассеты защитного стекла (позиционирование/прижим, распределение газа).

• Совместимый формат стекла: D25.4 × 4 мм (нижняя кассета: стекло D25.4T4-2).

• Рекомендации по сервису: работать в чистой зоне; не касаться оптики; после сборки проверить герметичность, чистоту посадочных поверхностей и корректность продувки.

• Когда менять: износ/деформация посадок, утечка газа, нарушение прижима, следы перегрева или механических повреждений.

• Примечание: использовать оригинальные крепёжные элементы и уплотнения; момент затяжки — согласно регламенту производителя.
