Резак плазменный СР 50 Евро адаптер 6м PLA5006

Плазменный резак CP 50 PLA5006 предназначен для ручной воздушно-плазменной резки токопроводящих металлов и подключается к источнику через центральный евроадаптер. Артикул изделия - 073.500.106. Кабельно-шланговый пакет длиной 6 м обеспечивает удобную работу на производственных, монтажных и ремонтных участках.

Плазмотрон рассчитан на ток до 50 А при ПВ 60% и обеспечивает чистый рез металла толщиной до 15 мм при соответствующих параметрах источника и технологического процесса. Резак имеет воздушное охлаждение, высокочастотный поджиг дуги и кнопочное управление с предохранителем от случайного нажатия.

Основные характеристики

Совместимость

• аппараты воздушно-плазменной резки CUT с центральным евроадаптером;
• источники с рабочим током, соответствующим характеристикам резака CP 50;
• оборудование с высокочастотным способом возбуждения плазменной дуги;
• системы с требуемыми параметрами подачи сжатого воздуха.

Перед заказом необходимо проверить тип разъема источника, способ поджига дуги и электрические характеристики аппарата. Наличие внешне похожего центрального разъема не гарантирует электрическую совместимость резака с любым источником CUT.

Назначение

• ручная плазменная резка низкоуглеродистой стали;
• резка нержавеющей стали;
• резка алюминия;
• резка меди и других электропроводящих металлов;
• производственные и ремонтные работы;
• монтажные и слесарные операции;
• замена штатного резака совместимого аппарата CUT.

Штатные расходные детали CP 50

ПТК поставляет CP 50 с установленными соплом LOV3300-10, катодом BAK6200, защитной насадкой POP8000 и диффузором BAR0200.

Особенности конструкции

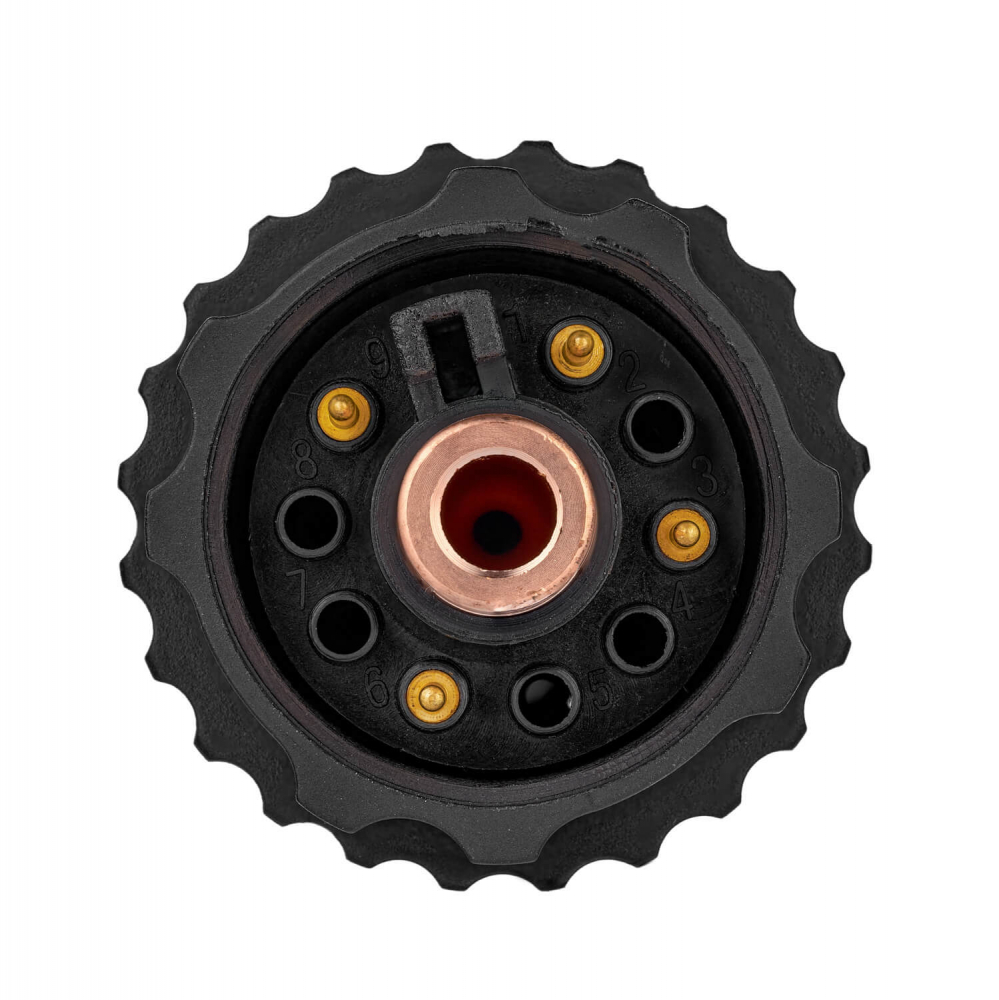

• центральный евроадаптер для быстрого подключения и отключения резака;
• кабельно-шланговый пакет длиной 6 м;
• высокочастотный поджиг плазменной дуги;
• кнопка управления с предохранителем от случайного включения;
• шарнир в месте соединения кабеля с рукояткой для более удобной работы;
• воздушное охлаждение без отдельного жидкостного контура;
• быстрая замена основных расходных компонентов.

Подключение

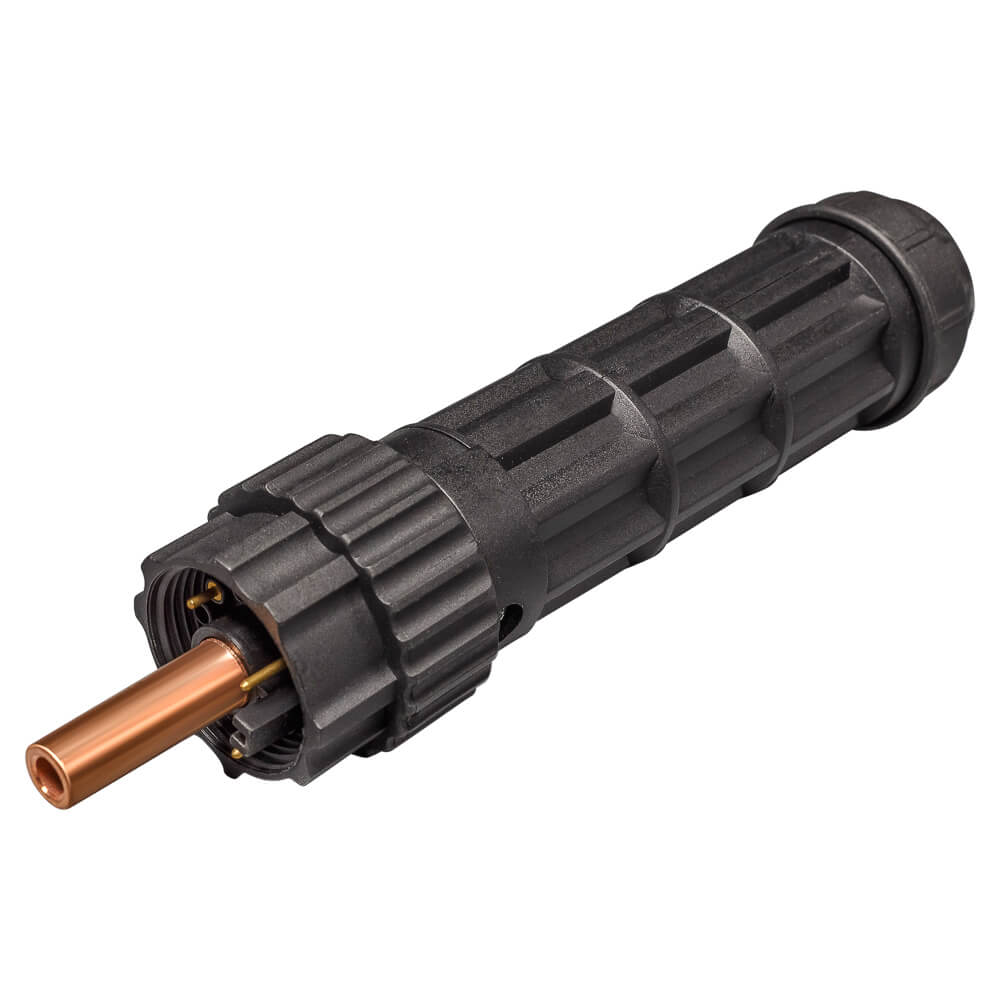

В стандартном исполнении CP 50 PLA5006 оснащен центральным кабельным евроадаптером. Производитель также предусматривает возможность демонтажа центрального адаптера и переоборудования резака на подключение 1/4G при использовании соответствующих переходников.

При переоборудовании подключения необходимо учитывать не только газовое и силовое соединение, но и цепь управления плазмотроном. Подключение должно соответствовать электрической схеме конкретного источника CUT.

Преимущества

• рабочий ток до 50 А при ПВ 60%;
• толщина чистого реза до 15 мм;
• центральный евроадаптер;
• кабель длиной 6 м;
• высокочастотный поджиг;
• защита кнопки от случайного нажатия;
• воздушное охлаждение и простое обслуживание;
• доступный ассортимент сменных расходных деталей.

Комплект поставки

• плазменный резак CP 50 PLA5006 с евроадаптером и кабелем 6 м - 1 шт.;
• сопло LOV3300-10 - установлено;
• катод BAK6200 - установлен;
• защитная насадка POP8000 - установлена;
• диффузор BAR0200 - установлен;
• руководство по эксплуатации - 1 шт.

Рекомендации по эксплуатации

• используйте чистый и сухой сжатый воздух;
• поддерживайте рабочее давление в соответствии с требованиями резака и источника;
• не превышайте ток и продолжительность включения, предусмотренные для CP 50;
• регулярно проверяйте состояние сопла, катода, диффузора и защитной насадки;
• не используйте сопло с деформированным или увеличенным выходным отверстием;
• перед заменой расходных деталей отключайте источник питания и сбрасывайте давление воздуха;
• при нестабильном поджиге проверяйте состояние расходников, качество воздуха и систему высокочастотного возбуждения.

Толщина реза зависит не только от конструкции плазмотрона, но и от мощности источника, материала, состояния расходных деталей, качества воздуха и выбранного режима. Значение 15 мм указано ПТК как толщина чистого реза для CP 50.
